FCU(팬코일유닛)란? 냉난방 공조의 핵심 설비 완벽 가이드

FCU(Fan Coil Unit, 팬코일유닛)는 냉온수가 흐르는 코일과 팬을 이용해 실내 공기를 냉각·가열하는 분산형 냉난방 공조 설비입니다.

호텔·오피스·병원·주거 복합 등 다양한 건물에서 각 실(존)의 온도를 개별 제어할 수 있어 에너지 효율과 쾌적성을 동시에 확보합니다.



다만, 가정에서 시원하지 않고 물 누수로 인해 여러 불편함이 있는 평이 많아 한번 자세하게 다뤄보도록 하겠습니다.

✅ 핵심 요약: 정의 · 구성 · 작동원리 · 2/4파이프 비교 · 밸브/제어 · 유지보수 · 트러블슈팅 · VRF 비교 · 설계 체크리스트

목차

1. FCU의 정의와 역할
2. 기본 구성 요소
3. 작동 원리
4. 설치 유형과 적용
5. 2파이프 vs 4파이프
6. 제어 방식과 밸브 선택
7. 장점과 한계
8. 유지보수 체크리스트
9. 흔한 트러블슈팅
10. VRF(시스템 에어컨)과 비교
11. 에너지 효율 팁
12. 설계·시공 체크리스트
13. FAQ

---







1) FCU의 정의와 역할

FCU는 중앙식 칠러(냉동기)와 보일러 또는 지역열원에서 공급되는 냉수·온수를 코일에 흘려보내고 내장 팬이 실내 공기를 코일에 통과시켜 열교환을 수행하는 장치입니다.

각 공간에 설치되어 존 단위로 온도·풍량을 조절하므로, 필요한 곳만 가동해 에너지 절감이 가능합니다.

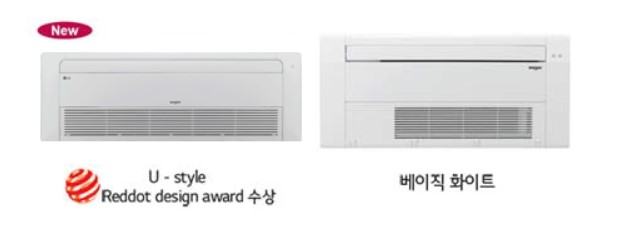

FCU 1way, 2way 타입

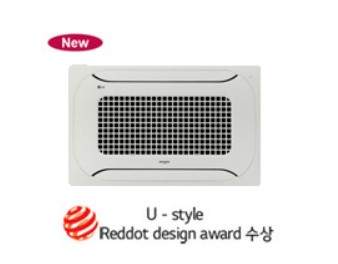

3way 타입

2) 기본 구성 요소

• 코일(Coil): 구리관+알루미늄 핀 구조가 일반적. 냉수/온수가 흐르며 공기와 열교환.
• 팬(Fan): 크로스플로우/시로코 팬 채용이 많음. 다단 또는 인버터로 풍량 제어.
• 필터(Filter): 프리필터(부직포/망) 기본. 필요 시 MERV 등급 상승 가능.
• 드레인팬 & 트랩: 냉방 시 결로수 집수·배수. S-트랩으로 역류 및 냄새 차단.
• 밸브·액추에이터: 2-way/3-way 제어밸브로 유량 제어(ON/OFF, 모듈레이팅).
• 컨트롤러/온도조절기: 실내 온도센서, 밸브/팬 제어, BMS 연동(BACnet/Modbus 등).
• 케이싱/흡·토출 그릴: 천장 매립형/노출형/바닥형 등 설치 유형별 구성.

3) 작동 원리

1. 중앙 설비에서 생산된 냉수·온수가 배관을 통해 FCU 코일로 공급됩니다.
2. 팬이 실내 공기를 흡입해 코일을 통과시키면 공기가 냉각/가열됩니다.
3. 필터를 거쳐 청정도가 개선된 공기가 실내로 토출됩니다.
4. 냉방 시 생성된 응축수는 드레인팬을 통해 배수 라인으로 제거됩니다.

※ 외기도입은 AHU/DOAS로 담당하고, FCU는 주로 실내 부하(현열·잠열)를 처리하는 방식이 일반적입니다.

4) 설치 유형과 적용

유형	특징	주요 적용
천장 매립형	인테리어 우수, 소음 저감, 유지보수 동선 계획 필요	호텔, 오피스, 주거 복합
노출형(벽·천장)	시공 간단, 접근성 용이, 디자인 노출	리모델링, 소형 사무공간
바닥형/콘벡터형	외벽 하부 열손실 보완, 개별 존 제어 용이	로비, 병동, 복도
덕트형(소덕트)	1대로 다실 공급, 균일 분배 설계 중요	스위트룸, 코너 오피스







5) 2파이프 vs 4파이프 시스템

구성	장점	단점	권장 용도
2파이프(공용 냉/온수 전환)	배관·시공 비용 절감, 단순 운영	계절 전환 기간 동시 냉/난방 불가	온도 편차 적은 오피스, 표준 호텔
4파이프(냉수 2 + 온수 2)	동시 냉/난방 가능, 존별 유연	초기비·공간 증가, 제어 복잡	병원, 고급 호텔, 혼합 용도 빌딩

6) 제어 방식과 밸브 선택

• 밸브 타입
  • 2-way: 유량 가변. 펌프 VFD와 연동해 가변 1차/2차 시스템에 적합.
  • 3-way: 우회회로로 유량 고정. 단순/안정적이나 에너지 손실 가능.
• 제어 모드
  • ON/OFF: 단순, 경제적. 공조 품질은 모듈 대비 낮음.
  • Modulating(0~10V/4~20mA): 섬세한 온도 제어, 에너지 절감.
• 팬 제어: 3단 스텝 또는 인버터(VFD)로 연속 가변 제어.
• BMS 연동: BACnet/Modbus 통해 중앙 모니터링, 스케줄·경보 관리.

7) 장점과 한계

장점	설명
개별 존 제어	공간별 요구조건에 따라 독립 제어 → 에너지 최적화
유지보수 용이	유닛 단위 점검·교체 가능, 다운타임 최소화
적응성	리모델링·증설에 유연, 다양한 실내 마감 대응

한계: 팬 소음·진동 관리 필요, 필터/코일 오염 시 성능 저하, 배관 누수 리스크.

8) 유지보수 체크리스트

항목	점검 내용	권장 주기
필터	먼지 적재량 확인·세척/교체 (ΔP 기준 적용 시 최적)	1~3개월
코일	핀 휨·오염 확인, 케미컬 클리닝/코일 브러싱	6~12개월
드레인/트랩	막힘·역류 점검, 슬라임 제거, 누수 검사	냉방기 전/중
팬/모터	베어링 소음·진동·전류 체크, 밸런싱	6~12개월
밸브/액추에이터	개도율 반응, 누수·스틱션 확인, 보정	연 1회
제어/센서	온도 센서 캘리브레이션, 통신·알람 확인	연 1회



팁: 필터 ΔP(차압) 센싱으로 상태 기반 유지보수(CBM)를 구현하면 불필요한 교체를 줄이고 공조 품질을 유지할 수 있습니다.









9) 흔한 트러블슈팅

• 냉방 약함: 코일 오염, 밸브 미개방, 냉수 온도 상승(차수 7~9℃ 확인), 공기포집(에어벤트) 점검.
• 결로/누수: 드레인 라인 막힘, 트랩 미형성, 단열 불량. 팬 정지 시 결로수 역류 주의.
• 소음/진동: 팬 불평형, 베어링 마모, 덕트/그릴 간섭. 방진패드·앵커 확인.
• 악취: 코일/드레인 바이오필름. 주기적 케미컬 세정 및 자외선(UV-C) 옵션 검토.
• 제어 불안정: 센서 오프셋, PID 튜닝 미흡, 밸브 오버사이징. 모듈레이팅 범위 재설정.

10) VRF(시스템 에어컨)과 비교

항목	FCU(수식)	VRF(냉매식)
열원/매체	냉수·온수 (칠러/보일러)	냉매 직접 팽창
부분부하 효율	VFD 펌프·밸브로 우수	인버터 컴프레서로 우수
동시 냉난방	4파이프 용이	히트리커버 타입 필요
리스크/규제	물 누수 리스크	냉매 누설·실내 농도 규제 고려
적합 용도	대형·혼합 용도, 병원/호텔	소~중형, 개보수·테넌트

11) 에너지 효율 팁

• 공급수 온도 리셋: 외기/부하 기반 냉수·온수 온도 최적화로 펌프·냉동기 에너지 절감.
• 가변 유량(2-way 밸브+VFD 펌프): 차압센서로 헤더 ΔP 제어.
• 팬 인버터: 연속 가변 풍량으로 소음 저감·쾌적성 향상.
• DOAS 연동: 외기·제습은 전담, FCU는 실내부하 집중 → 효율과 공기질 동시 개선.
• 스케줄/예약 운전: BMS로 피크컷, 비점유 시간 절전.

12) 설계·시공 체크리스트

• 부하 산정(냉·난방 kW), 코일 용량/ΔT(예: 냉수 7→12℃) 설정, 유량 계산.
• 소음 기준(NC/NR) 충족: 흡음재, 진동절연, 풍속 관리(그릴 면속 < 2.5 m/s 권장).
• 드레인 경사·트랩 형상, 응축수 배출 경로 검토.
• 점검구 위치/크기 확보: 필터·밸브·전장 접근성.
• 밸브 권장 범위: 권장 차압·Cv 적합, 모듈레이팅 제어시 권장 스트로크 확인.
• 통신/전원 인터페이스: BACnet/Modbus 주소 체계, 절연 트랜스, 누전 차단.







13) 자주 묻는 질문(FAQ)

Q1. FCU만으로 환기가 되나요?

아니요. FCU는 순환형 실내 공기 처리에 최적화되어 있으며, 외기 도입은 AHU/DOAS에서 담당하는 것이 표준입니다.

Q2. 2파이프와 4파이프 중 무엇을 선택할까요?

전환기(봄·가을)에도 동시 냉난방 수요가 있거나 환자/객실 쾌적성 요구가 높다면 4파이프가 유리합니다. 비용·공간 제약이 크면 2파이프가 경제적입니다.

Q3. 소음이 걱정됩니다.

팬 인버터 적용, 흡음재, 유량·풍속 최적화, 방진 설계로 NC 기준을 만족하도록 설계·시공하면 실사용 소음을 크게 낮출 수 있습니다.

---

▲ 목차로 돌아가기

※ 본 가이드는 일반적 설계·운영 원리를 설명합니다. 실제 적용 시 현장 조건, 법규, 제조사 매뉴얼을 반드시 확인하세요.
